FCCL ED 동박
,0.012mm 전해질 구리 포일
,5mm ED 구리 포일

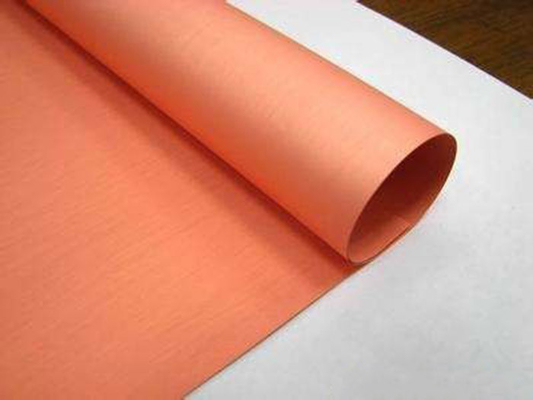

FCCL ED 구리 포일
빠른 세부 사항
두께: 0.012-0.070mm
너비: 5~520mm
길이: 500~5000m
ID: 76mm,152mm
합금: T2,C11000,C1100,C101,E-Cu58
온도: 높다
특징:
1. 회색 또는 빨간색으로 처리 된 포일
2. FCCL에 적합한 LP-S-B/R의 특성을 가진 높은 프로필
3구리 필름의 곡물 구조는 높은 유연성을 가져옵니다.
4우수한 발열 성능
5. 낮은 프로필은 정밀한 회로 패턴을 만들 수 있습니다.
적용:
1주름 및 라미네이션 유형 FCCL
2아주 좋은 패턴 FPC
3LED에 대한 플렉스 (COF) 칩
CA 구리 포일과 ED 구리 포일 사이의 비교
1절차: 롤링 된 구리 포일 (롤링 프로세스),ED 구리 포일 (전자 배치 프로세스)
2힘 강도: 롤링 된 구리 필름은 껍질 모양의 결정 구조이기 때문에 강도와 강도는 전해질 구리 필름보다 낫습니다.그래서 유연한 인쇄 회로 보드에 사용되는 롤링 구리 엽의 대부분은.
3너비: 롤링 구리 필름 너비 ≤ 620mm, 전해질 구리 필름 너비 ≤ 1380mm
4밀도: 더 높은 밀도, 표면은 비교적 부드럽고, 빠른 신호 전송 후 인쇄 회로 보드의 생산을 유도그래서 고주파 고속 전송, 얇은 선 인쇄 회로 보드 또한 일부 달력 구리 엽서를 사용했습니다.
5표면 처리 너비:롤링 된 구리 필름은 520mm의 가장 넓은 효과적 너비로 표면 처리로 제한됩니다.
전해질 구리 필름의 전형적인 특성 (FPC 또는 HDI의 내부 층)
|
분류
|
단위 | 요구 사항 | 시험 방법 | |||||||
| 포일 명칭 | / | 1 | H | M | 1 | IPC-4562A | ||||
| 명목 두께 | / | 10m | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| 면적 무게 | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| 순수성 | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| 포일 프로파일 | 반짝이는 면 (Ra) | սm | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 |
IPC-TM-650 2.3.17 |
||
| 매트 사이드 (Rz) | 음 | ≤4.0 | ≤4.5 | ≤ 55 | ≤6.0 | ≤ 80 | ||||
| 팽창 강도 | R.T. ((23°C) | MPa | ≥260 | ≥260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T.180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| 길쭉함 | R.T. ((23°C) | % | ≥ 5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.180°C) | % | ≥ 5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| 껍질 강도 (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| 일리브스/인 | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| 핀홀과 엽기성 | 번호 | 아니 |
IPC-TM-650 2.1.2 |
|||||||
| 산화 방지 | R.T. ((23°C) | 180일 | / | |||||||
| H.T. ((200°C) | 60분 | / | ||||||||
1표준 너비 520mm, 최대 너비 1295 ((± 1) mm, 고객 요청에 따라 맞춤.
PI로 껍질 강도를 테스트해 보겠습니다

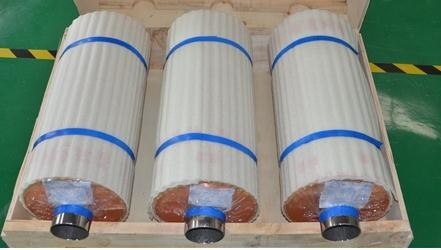

ED 구리 포일 포켓 사진:
FAQ:
Q1: 당신의 보증은 무엇입니까?
A: 우리의 모든 제품은 물품을 받은 후 6 개월 보증, 어떤 품질 문제가 있다면 저희에게 연락 할 수 있습니다.
Q2: 배송시간은 얼마인가요?
A: 일반적인 배달 시간은 5 ~ 35 일입니다. 구체적인 배달 시간은 항목과 주문량에 달려 있습니다.
Q3: 최소 주문량은 얼마입니까?
A: MOQ는 150kg입니다.
Q4: 샘플을 제공 할 수 있습니까?
A: 우리는 대용량 주문 전에 품질을 확인하는 샘플을 공급할 수 있습니다. 그러나 가격은 원본 가격이 아니라 도매 가격입니다.
Q5. 배달 전 모든 상품을 테스트하나요?
A: 예, 우리는 배달 전에 100% 테스트를 합니다.
Q6. 표준 너비는 얼마인가요?
A: 520mm 및 620mm, 우리는 너비에 대한 사용자 정의를 받아 들인다. 우리는 당신이 요구하는 어떤 크기로 그것을 잘라 할 수 있습니다.
