원래 장소: | 중국 |
브랜드 이름: | OEM |
인증: | ISO / SGS / RoHS |
최소 주문 수량: | 50KG |
---|---|
가격: | Negotiable |

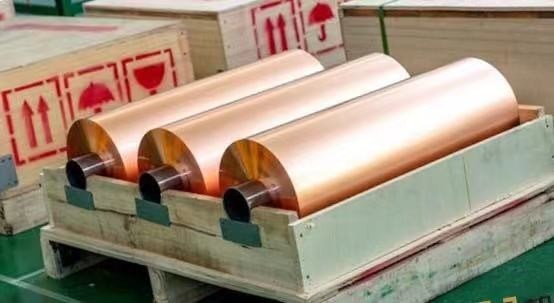

포장 세부 사항: | 나무로 되는 상자 수출 |
배달 시간: | 10 - 15 일 |
지불 조건: | L/C, T/T |
공급 능력: | 달 당 550T |
순수성: | 99.8% | 반대로 산화: | 200도 60 분, 180 일 23 도 |
---|---|---|---|
간격: | 18 um 25 um 35 um | 색깔: | 빨간 |
신장: | ≥ 5% | 장력 강도: | ≥ 180 MPa |
껍질 힘: | ≥ 1 N/mm | 포일 단면도: | RA≤2.5μm, Rz≤4.0μm |
표준 폭: | 520mm | 최대 폭: | 1295년 (±1) mm |
하이 라이트: | 18um ED Copper Foil,25um ED Copper Foil,25um Insulated Copper Foil |

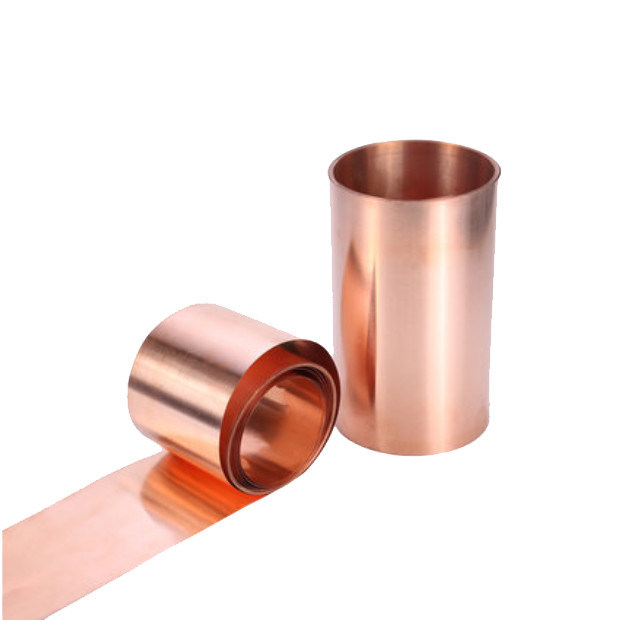

폭 520 밀리미터 고순도 빨간 ED 동박
특징 :
1. 회색빛이거나 빨간 것에 처리된 포일
2. 연성회로기판에 적합한 특성과 명확한 태도
3. 동박의 입자 구조는 높은 유연성으로 이어집니다
4. 우수한 식각 작업
5. 저자세는 좋은 회로 패턴을 만들 수 있게 합니다
애플리케이션 :
1. 캐스팅과 적층식 연성회로기판
2. 최고 미세 패턴 FPC
3. LED에 대해 플렉스 (COF)에 자르느요
LP-S-B/R ED 전해질 구리 포일의 전형적 특성 (HDI의 FPC 또는 인너 레이어에 대해)
분류
|
유닛 | 요구조건 | 검사 방법 | |||||||
포일 선임 | / | 1 | H | M | 1 | IPC-4562A | ||||
공칭 두께 | / | 10 um | 12 um | 1/2 항공 회사 코드(18um) | 3/4 항공 회사 코드(25um) | 1 항공 회사 코드(35um) | IPC-4562A | |||
면적 중량 | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
순도 | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
포일 프로필 | 빛나는 옆(Ra) | M | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
광택이 없는 옆(Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
인장 강도 | R.T.(23C) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
H.T.(180C) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
신장 | R.T.(23C) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
H.T.(180C) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
힘(FR-4)를 박리시키세요 | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
Ibs /에 | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
Pinholes&porosity | 수 | 부정 |
IPC-TM-650 2.1.2 |
|||||||
안티옥시디제이션 | R.T.(23C) | 180 일 | / | |||||||
H.T.(200C) | 60분 | / |
1. 5월 고객 요청 테일러에 따르면, 표준 폭 520 밀리미터가 폭 1295(±1)MM을 최대한으로 씁니다.
우리는 미안하지만, PI로 인장 강도를 시험하고 당신의 피피로 재확인합니다.
