T2 전도성 고온 구리 엽록 롤
3온스 구리 필름 롤
,2온스 구리 필름 롤
,3온스 RA 구리 포일

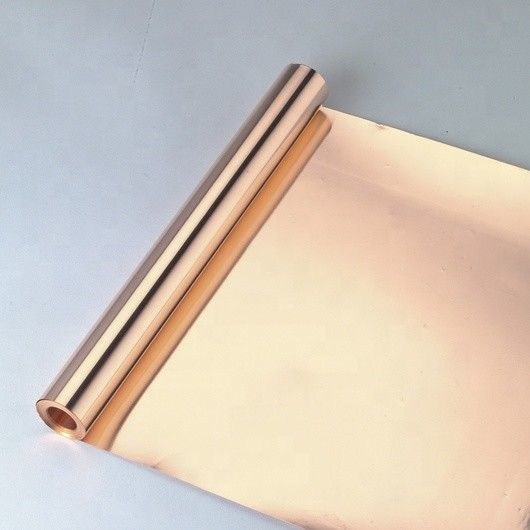

T2 전도성 고온 구리 호일 시트 롤
제품 프로필 :
우리는 매우 낮은 프로파일을 가진 처리된 구리 호일을 개발했으며, 이러한 종류의 구리 호일은 고주파 응용 분야에 가장 적합합니다. 18um, 35um, 50um과 같은 표면 처리된 구리 호일은 일반적으로 Multi-layer 및 double face FPCB 구성에 사용됩니다. 또한 고전류 FPCB 구성을 위해 주로 사용되는 중량 ED 구리 호일을 생산합니다.
기계적 특성 시트:
|
품질 항목 |
일반 기술 용어 |
|||||
|
1/3oz |
1/2oz |
1oz |
2oz |
3oz |
||
|
표면 거칠기 (µm) |
무광 표면 Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
|
박리 강도 (kg/cm) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
|
누설 지점 (points/m2) |
≤5 |
아니요 |
||||
|
고온 산화 방지 성능(180℃/h) |
산화 없음 |
|||||
|
폭 허용 오차 (mm) |
롤 |
(+2.0,0) |
||||
|
조각 |
(+2.0,-2.0) |
|||||
|
테스트 표준 |
IPC-4562 |
|||||
특징:
이 재료는 더 높은 연신율을 가지며 높은 굽힘 저항과 균열이 없습니다.
성능:
- 높은 유연성 및 연신율
- 균일하고 매끄러운 표면
- 우수한 피로 저항
- 강력한 산화 방지 특성
- 우수한 기계적 특성
|
항목 |
단위 |
매개변수 |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
단위당 질량(±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
템퍼 |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
표면 거칠기 |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
인장 강도 |
상온 /23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
고온 /220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
신율 |
상온 /23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
고온 /220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
피로 저항 (어닐링) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
최대 저항률 |
Ωmm2/m |
0.0181 |
|||||
|
전기 전도도 |
% |
≥98.3% |
|||||
|
필름 및 접착 층 |
순간 온도 300℃/10s |
과도 상태 후 필름 및 접착 페이스트 온도 에서 블리스터링 박리 없이. |
|||||
|
산화 방지 |
H.T.(200℃) |
분 |
60 분 이내에 색상 변화 없음 |
||||
|
핀홀 테스트 결과 |
개/ m² |
핀홀 면적 0.5 mm² 이상,0.005 개/ m² |
|||||
