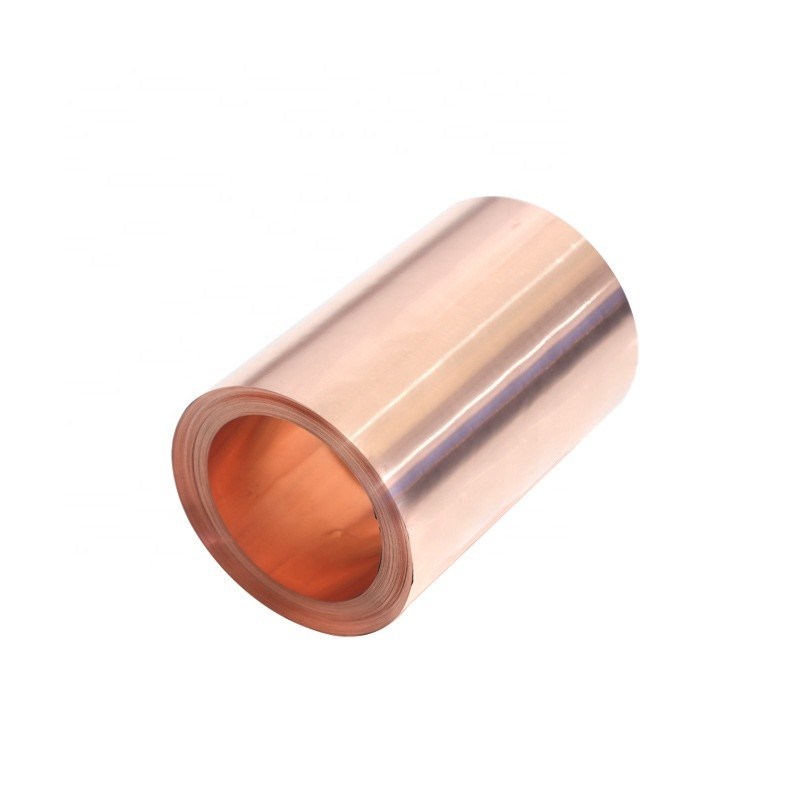

전해질 유연성 RA 구리 롤
제품 세부 사항
600mm 구리 선 롤
,100um 구리 엽 롤
,12um 구리 엽 롤
제품 설명
전해질 유연성 RA 구리 롤
차원 범위:
두께 범위: 12μm~100μm,
너비: 최대 600mm
공연:
- 높은 유연성 및 확장성
- 평평하고 부드러운 표면
- 좋은 피로 저항성
- 강력한 항산화 성질
- 좋은 기계적 특성
응용 프로그램:
플렉서블 코퍼 클레이드 라미네이트 ((FCCL), 얇은 회로 FPC, LED로 코팅 된 희석 얇은 필름.
특징:
재료는 더 높은 확장성을 가지고 있으며, 높은 굴곡 저항을 가지고 있으며 균열이 없습니다.
표 1:FPC T2 고융통 롤드 구리 필름의 특성 (IPC-6542)
|
항목 |
단위 |
매개 변수 |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
단위 질량 ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
온도 |
|
H |
오,오 |
오,오 |
오,오 |
오,오 |
|
|
표면 거칠성 |
라 |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
당기력 |
정상 온도 /23°C |
N/mm2 |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
높은 온도 /220°C |
N/mm2 |
≥140 |
≥ 150 |
≥170 |
≥210 |
≥220 |
|
|
길쭉함 |
정상 온도 /23°C |
% |
≥ 15 |
≥3.0 |
≥ 40 |
≥ 42 |
≥ 45 |
|
높은 온도 /220°C |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥ 30 |
|
|
피로 저항성 (열화) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
최대 저항성 |
오mm2/m |
0.0181 |
|||||
|
전기 전도성 |
% |
≥98.3% |
|||||
|
필름 및 접착층 |
인스턴트 템퍼 300°C/10s |
필름 및 접착 페이스트 분포가 없는 온도. |
|||||
|
산화 방지 |
H.T. ((200°C) |
1분 |
60분 안에 색이 바뀌지 않네요 |
||||
|
핀홀 테스트 결과 |
조각/m2 |
핀홀 면적 0.5 mm 이상,0.005 조각/m2 |
|||||
참고: 1. 위 그림은 0.05mm의 두께와 600mm의 너비의 재료에 기초합니다.
2일반적으로 구리, 코발트 및 니켈은 거친 표면에 코팅됩니다.
3테스트 방법은 회사 표준을 따르죠.
