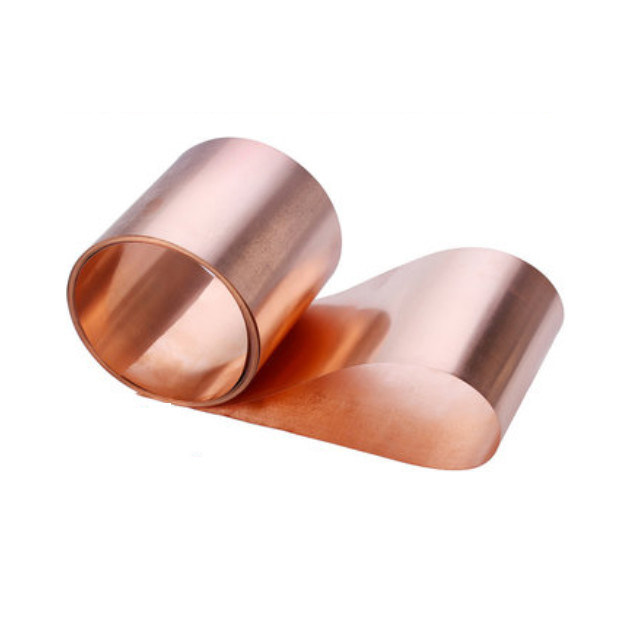

0.006mm 실드 CCL / PCB 3oz 전해 동박
0.006mm 실드 CCL / PCB 3oz 전해 동박
원산지:중국
브랜드 이름:OEM
인증:ISO / SGS / RoHS
최소 주문 수량:50kg
가격:협상 가능
표준 포장:나무 상자를 수출하기
배달 시간:10일부터 15일까지 일
지불 조건:l/c, t/t
공급 능력:달 당 550T
제품 세부 사항
강조하다:
0.006mm 전해 동박
,3oz 전해 동박
,2oz 전해 동박
Name:
PCB용 전해동박 페놀수지판 에폭시판
Package:
표준 수출 나무 상자
Application:
배터리 FPC FCCL PCB
Thickness:
0.006mm
Alloy Or Not:
비 합금
Surface:
단일 광택, 이중 광택, 니켈 코팅
Material:
레드 구리, 순수 구리 포일
Processing Service:
디코일링, 커팅
Chemical:
Cu 99.97% 이상
Shape:
초박판 코일 명부
제품 설명
0.006mm 차폐 CCL / PCB 전해 동박
설명:
전해 동박은 구리 클래드 라미네이트(CCL) 및 인쇄 회로 기판(PCB) 및 리튬 이온 배터리 제조에 중요한 재료입니다. 오늘날 전자 정보 산업의 급속한 발전에서 전해 동박은 전자 제품 신호 및 전력 전송 및 통신의 "신경망"이라고 불립니다. 2002년 이후 중국의 인쇄 회로 기판 생산 가치는 세계 3위를 차지했습니다. PCB의 기판 재료로서 CCL 또한 세계 3위의 생산자가 되었습니다.
전해 동박 생산 공정은 간단하며, 주요 공정은 세 가지입니다: 용액 포일, 표면 처리 및 제품 슬리팅. 생산 공정은 간단해 보이지만 전자, 기계 및 전기 화학의 조합이며 특히 엄격한 생산 환경이 필요한 생산 공정입니다.
특징:
1. 회색 또는 빨간색으로 처리된 포일
2. 높은 박리 강도
3. 좋은 에칭 능력
4. 에칭 레지스트에 대한 우수한 접착력
응용 분야:
1. 페놀 수지 보드
2. 에폭시 보드
표준 동박의 일반적인 특성
|
분류
|
단위 | 요구 사항 | 테스트 방법 | |||||||||||
| 포일 지정 | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| 공칭 두께 | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| 면적 중량 |
g/m2
|
107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| 순도 | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| 포일 프로파일 | 광택면(Ra) | um | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| 무광면(Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| 인장 강도 |
R.T.(23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| 신장률 |
R.T.(23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| 저항 | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| 박리 강도(FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| 핀홀&다공성 | 개수 | 없음 |
IPC-TM-650 2.1.2 |
|||||||||||
| 산화 방지 | R.T.(23℃) | 일 | 180 | / | ||||||||||
| H.T.(200℃) | 분 | 60 | / | |||||||||||
1. 표준 폭, 1295(±1)mm, 고객 요청에 따라 맞춤 제작 가능.
2. FR-4(Tg140) 프리프레그로 박리 강도를 테스트합니다. pp로 다시 확인하십시오.
